L'une des tâches clés de toute gestion de données consiste à nettoyer les données. Dans Simplebim, vous pouvez découper les objets, supprimer les données et les structures de données inutiles, et même compresser et optimiser les modèles de diverses manières innovantes. Notez que nettoyer les données ne signifie pas seulement supprimer les données inutiles. Simplebim dispose également d'autres outils pour standardiser et normaliser les données du modèle. En savoir plus ici.
Les modèles BIM peuvent être très volumineux et Simplebim peut vous aider de différentes manières à réduire la taille des fichiers. C'est toujours une bonne idée, mais particulièrement important lorsque les fichiers sont déplacés sur des réseaux
La taille des fichiers des modèles dépend de deux facteurs ; la quantité d'informations réelles que contient le modèle et la manière dont ces informations sont structurées dans le fichier. Dans cet article, nous appelons l'optimisation des structures de données « compression » et la réduction de la quantité d'informations réelles « découpage ». Vous obtenez le meilleur résultat en combinant ces deux techniques.
Simplebim vous permet d'exporter des modèles IFC en utilisant le format ifcZIP, qui n'est en réalité qu'un fichier ZIP normal contenant un fichier, le fichier IFC réel. L'utilisation d'ifcZIP compresse le fichier IFC sans aucune modification. Selon la structure du fichier IFC, le taux de compression peut être très important. Cependant, lorsque le fichier IFC est ouvert dans une autre application, l'empreinte mémoire de cette application est identique à l'ouverture du fichier IFC d'origine.

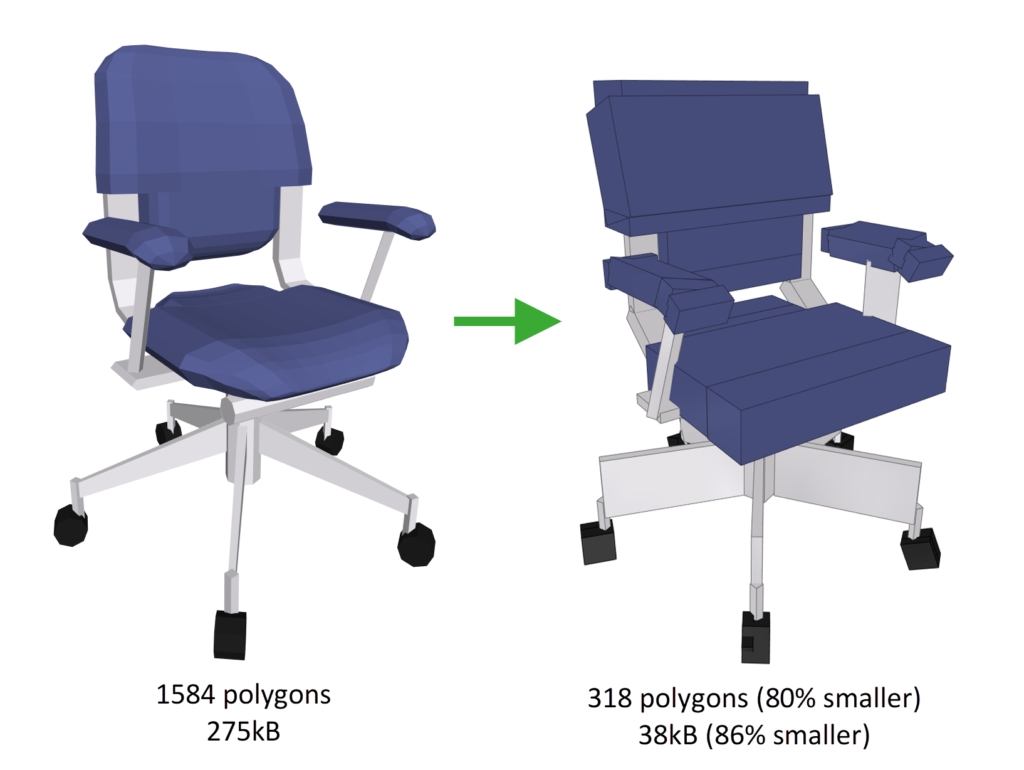

Des détails supplémentaires dans la géométrie du modèle sont utiles pour la visualisation architecturale, mais pas toujours en aval. Les détails supplémentaires peuvent signifier des temps de chargement et de téléchargement inutilement longs. Les modèles peuvent devenir trop lourds pour être utilisés dans une visionneuse ou un outil BIM choisi. En règle générale, vous ne pouvez pas revenir aux outils de création de modèles et simplifier la géométrie. Seul vous, en tant qu'utilisateur du modèle, savez ce qui doit et comment être simplifié. Simplebim vous permet de le faire.
Lorsque vous optimisez les structures de données IFC, vous ne perdez aucune information, vous utilisez simplement le modèle IFC de manière plus efficace. Vous pouvez optimiser à la fois la géométrie et les propriétés.
Disons que vous avez un modèle avec 100 chaises identiques. Dans le modèle IFC, chacune de ces chaises peut avoir sa propre copie de la géométrie, ce qui entraînerait un gros fichier. Cependant, les 100 chaises peuvent également utiliser la même géométrie et définir simplement leur propre emplacement et rotation, ce qui rend bien sûr le fichier beaucoup plus petit. Et si 50 des chaises étaient noires et 50 blanches ? Eh bien, les apparences peuvent aussi être partagées.
Il en va de même pour les propriétés. Dans IFC, la plupart des propriétés sont des objets indépendants qui sont référencés par les "objets réels", par exemple par nos chaises. Tous les présidents peuvent avoir leur propre copie des propriétés, ou ils peuvent référencer les mêmes propriétés dans la mesure du possible. Dans les deux cas, le contenu de l'information est identique, mais le partage est plus efficace.
IFC a un « accord de mise en œuvre » selon lequel le partage de la géométrie et des propriétés ne signifie pas qu'il existe une connexion entre les objets. Si, par exemple, nous importons nos 50 chaises blanches et 50 chaises noires dans une application, puis rendons l'une des 50 chaises blanches rouge dans cette application, cela ne signifie pas que les 50 chaises blanches doivent également devenir automatiquement rouges.
Parfois, des structures de données optimisées peuvent avoir un effet important sur les vitesses d'importation IFC et les résultats d'importation. En effet, la plupart des applications lisent les modèles IFC "à l'aveugle" et créent 100 géométries de chaise si le modèle IFC en contient autant, ou une seule, si la géométrie importée est compressée. L'application d'importation peut également créer 100 « types de chaise », ou un seul.
Dans Simplebim, l'optimisation des structures de données se fait automatiquement. Cela signifie que la géométrie, les apparences et les propriétés sont toutes compressées lorsque vous exportez un nouveau fichier IFC depuis Simplebim.
L'ajustement du modèle est l'une des caractéristiques principales uniques de Simplebim. Lorsque vous coupez le modèle, vous perdez volontairement des informations et vous pouvez avoir de nombreuses bonnes raisons de le faire. Lorsque vous êtes l'auteur du modèle, vous souhaiterez supprimer toutes les données que vous ne souhaitez pas partager avec d'autres. Les applications de création BIM vous permettent de le faire dans une certaine mesure, mais avec Simplebim, vous avez un bien meilleur contrôle et un meilleur retour visuel - et donc une confiance dans les modèles que vous partagez. Lorsque vous recevez des modèles, vous savez quelles données sont importantes pour vous et vous pouvez supprimer tout le reste. Les données inutiles ne font que causer des problèmes inutiles.

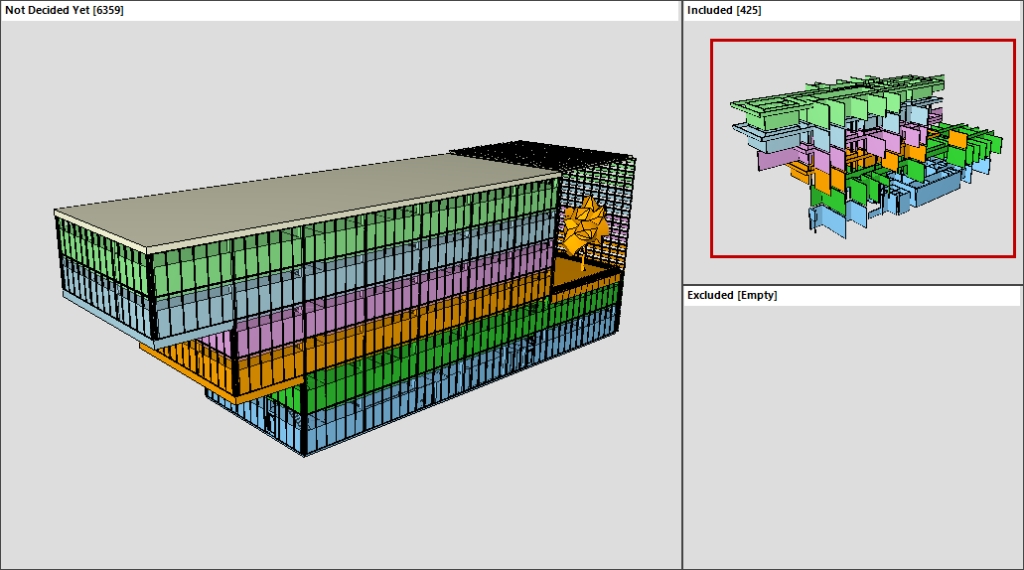

Le découpage de base dans Simplebim implique quels objets et propriétés sont inclus et lesquels sont exclus. Seuls les objets et propriétés inclus sont exportés vers IFC. Si vous êtes par exemple un ingénieur en structure, vous pouvez découper toutes nos 100 chaises du modèle, ce qui réduit leur « poids » dans le modèle à zéro.
Vous pouvez également supprimer les classifications, les groupes et les objets de type inutiles du modèle. Lorsque vous déterminez par exemple qu'une classification dans le modèle est incomplète ou non fiable, vous devez simplement la supprimer pour vous assurer que personne dans votre organisation ne peut l'utiliser par erreur.
Comment découper des modèles dans Simplebim est décrit en détail ici .
Objets de type : Parfois, les gens pensent que l'utilisation d'objets de type aide à réduire la taille des fichiers. Les objets de type sont des objets qui décrivent les caractéristiques communes des objets. Par exemple si nous avons 100 chaises avec une géométrie identique, nous pouvons avoir un type de chaise et 100 occurrences de ce type. Si la couleur de la chaise définissait également le type, alors nous aurions deux objets de type avec 50 occurrences chacun ; une pour les chaises blanches et une autre pour les chaises noires. Cependant, en réalité, nous pouvons obtenir exactement la même compression en faisant simplement en sorte que les 100 chaises partagent leur géométrie, leur apparence et leurs propriétés sans aucun objet de type intermédiaire.
