Simplebim est une excellente solution pour calculer des quantités à partir de modèles IFC/BIM. Lorsque vous calculez des quantités à partir d'un modèle, vous suivez toujours ce processus simple :
Quels objets ? Parmi tous les objets du modèle, quels objets voulez-vous calculer ?
Pour tous les objets que vous voulez calculer, vous devez comprendre
Quoi? Classer / regrouper les objets du point de vue de votre calcul
Combien? Quelle est la quantité totale pour chacun des groupes ?
Où? Où se trouvent les objets, comme les étages de bâtiments, les sections de construction, les appartements ou les coulées de béton ?
Les modèles contiennent généralement des objets dont vous n'avez pas besoin. Pour cette raison, la première tâche consiste à créer une sélection contenant les objets qui vous intéressent. Vous pouvez être intéressé par certains types d'objets, comme les murs ou les pièces, ou des objets à certains endroits, comme dans un étage du bâtiment ou dans tout fait par un sous-traitant. Quel que soit votre besoin, vous pouvez facilement faire la bonne sélection à l'aide des outils de sélection intuitifs de Simplebim.
Si vous voulez un démarrage très propre pour votre calcul, vous pouvez exporter votre sélection dans un nouveau fichier IFC. De cette façon, il n'y aura pas de confusion, car vous savez que vous devez calculer tout ce que vous avez dans ce nouveau modèle.
Une fois que vous avez sélectionné les objets qui vous intéressent, vous devez approfondir ces objets. Vous devez classer / regrouper ces objets en fonction de la manière dont vous souhaitez les calculer. Si vous calculez des murs, vous aurez certainement différents types de murs. Il en va de même pour les pièces, les portes, les fenêtres… tout. Vous utiliserez à nouveau les mêmes outils de sélection dans Simplebim pour regrouper vos objets.
Simplebim dispose d'outils puissants pour s'assurer que vous calculez tout, mais tout une seule fois. Vous pouvez utiliser 'Groupes non groupés' pour capturer tous les objets qui n'ont pas encore été groupés et 'Groupes sans chevauchement' pour vous assurer que chaque objet ne peut être trouvé que dans un seul groupe.

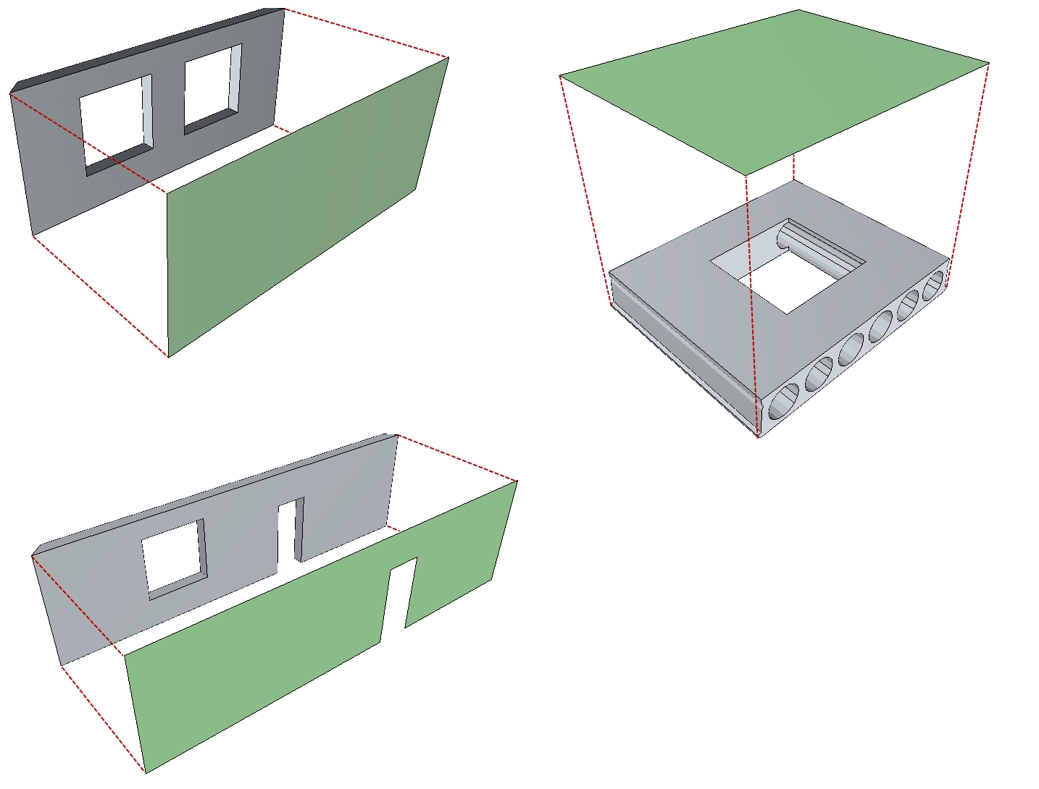

Tous les objets que vous calculez doivent avoir une quantité ; un compte, une longueur, une surface, un volume, un poids, etc. Vous pouvez souvent trouver de telles quantités dans les modèles IFC, mais comment pouvez-vous leur faire confiance ? Comment savez-vous quelles règles ont été utilisées dans le calcul et la fiabilité du "moteur de calcul" ? Avec Simplebim, vous pouvez calculer des quantités cohérentes et fiables à partir de la géométrie de l'objet à l'aide de l' outil Calculer les quantités de base.
Dans la construction, tout se passe dans un lieu, donc vos quantités doivent également être organisées par lieu. IFC ne contient généralement qu'une division d'objets en étages de bâtiment, mais même les étages de bâtiment peuvent ne pas être comme vous en avez besoin. Par exemple, une dalle de sol appartient-elle à l'étage inférieur ou supérieur et qu'en est-il des murs de plusieurs étages ? Dans Simplebim, vous pouvez facilement réaffecter des objets aux étages du bâtiment pour obtenir exactement la division dont vous avez besoin.
Cependant, les étages de construction ne sont que le début. Qu'en est-il des sections de construction, des appartements, des coulées de béton, etc. Dans Simplebim, vous pouvez utiliser le puissant éditeur d'emplacement avec des prismes d'emplacement 3D pour découper et découper vos modèles dans n'importe quel emplacement et même une combinaison d'emplacements que vous souhaitez. Lorsqu'un objet, comme une dalle de fondation, s'étend sur plusieurs emplacements, comme le béton coulé, vous pouvez diviser ces objets en parties spécifiques à l'emplacement. Combinez cela avec les capacités de calcul de quantité et vous obtenez de nouvelles quantités précises pour chaque pièce.
